TCP Connect 스캔 (Full Connection Scan)

TCP 3웨이핸드쉐이킹
     SYN
A -------------> B
     SYN + ACK
A <------------- B
      ACK
A -------------> B

---

화면으로 출력하는 경우
o 방화벽이 없는 경우

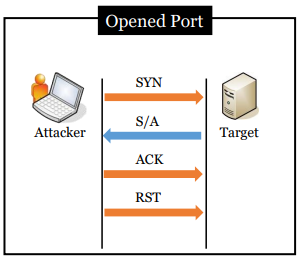

1. 포트가 열린 경우 -n : 숫자로 출력 -i : 인터페이스 tcp : TCP  port 80 : 80번 포트 Victim ~# systemctl start httpd Victim ~# iptables -F Victim ~# tcpdump -i ens33  Victim ~# tcpdump -n -i ens33 tcp port 80 tcpdump: verbose output suppressed, use -v or -vv for full protocol decode listening on ens33, link-type EN10MB (Ethernet), capture size 262144 bytes TCP Connect 스캔 Attacker ~# nmap -sT -p 80 192.168.108.100 Starting Nmap 7.92 ( https://nmap.org ) at 2021-12-30 03:52 EST Nmap scan report for 192.168.108.100 Host is up (0.0017s latency). PORT   STATE SERVICE 80/tcp open  http MAC Address: 00:0C:29:87:C2:1B (VMware) Nmap done: 1 IP address (1 host up) scanned in 0.28 seconds Victim ~# tcpdump -n -i ens33 tcp port 80 tcpdump: verbose output suppressed, use -v or -vv for full protocol decode listening on ens33, link-type EN10MB (Ethernet), capture size 262144 bytes SYN  08:34:46.870398 IP 192.168.108.102.50616 > 192.168.108.100.http: Flags [S], seq 1912071476, win 64240, options [mss 1460,sackOK,TS val 4067377867 ecr 0,nop,wscale 7], length 0 SYN + ACK 08:34:46.870564 IP 192.168.108.100.http > 192.168.108.102.50616: Flags [S.], seq 334962318, ack 1912071477, win 28960, options [mss 1460,sackOK,TS val 55629651 ecr 4067377867,nop,wscale 6], length 0 ACK 08:34:46.871523 IP 192.168.108.102.50616 > 192.168.108.100.http: Flags [.], ack 1, win 502, options [nop,nop,TS val 4067377868 ecr 55629651], length 0 RST 08:34:46.872081 IP 192.168.108.102.50616 > 192.168.108.100.http: Flags [R.], seq 1, ack 1, win 502, options [nop,nop,TS val 4067377869 ecr 55629651], length 0

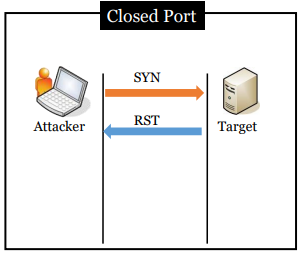

2. 포트가 닫힌 경우 Victim ~# systemctl stop httpd Victim ~# tcpdump -n -i ens33 tcp port 80 Attacker ~# nmap -sT -p 80 192.168.108.100 Starting Nmap 7.92 ( https://nmap.org ) at 2021-12-30 03:59 EST Nmap scan report for 192.168.108.100 Host is up (0.00042s latency). PORT   STATE  SERVICE 80/tcp closed http MAC Address: 00:0C:29:87:C2:1B (VMware) Nmap done: 1 IP address (1 host up) scanned in 0.14 seconds Victim ~# tcpdump -n -i ens33 tcp port 80 tcpdump: verbose output suppressed, use -v or -vv for full protocol decode listening on ens33, link-type EN10MB (Ethernet), capture size 262144 bytes SYN 08:39:22.344286 IP 192.168.108.102.50620 > 192.168.108.100.http: Flags [S], seq 4083057269, win 64240, options [mss 1460,sackOK,TS val 4067626082 ecr 0,nop,wscale 7], length 0 RST 08:39:22.344304 IP 192.168.108.100.http > 192.168.108.102.50620: Flags [R.], seq 0, ack 4083057270, win 0, length 0

o 방화벽이 있는 경우

1. 포트가 열린 경우 Victim에서 방화벽을 설정한다. iptables -F iptables -A INPUT -p tcp -m state --state INVALID -j DROP iptables -A INPUT -p tcp -m state --state ESTABLISHED,RELATED -j ACCEPT iptables -A INPUT -p tcp --dport 80 -m state --state NEW  -j ACCEPT iptables -A INPUT -p tcp --dport 22 -m state --state NEW  -j ACCEPT iptables -A INPUT -j DROP Victim ~# iptables -nL INPUT Chain INPUT (policy ACCEPT) target     prot opt source               destination          DROP       tcp  --  0.0.0.0/0            0.0.0.0/0            state INVALID ACCEPT     tcp  --  0.0.0.0/0            0.0.0.0/0            state RELATED,ESTABLISHED ACCEPT     tcp  --  0.0.0.0/0            0.0.0.0/0            tcp dpt:80 state NEW ACCEPT     tcp  --  0.0.0.0/0            0.0.0.0/0            tcp dpt:22 state NEW DROP       all  --  0.0.0.0/0            0.0.0.0/0    Victim ~# systemctl start httpd Victim ~# vi /var/www/html/index.html  Server : 192.168.108.100  Directory : /var/www/html Attacker ~# vi /etc/resolv.conf nameserver 168.126.63.1 Attacker ~# apt -y install lynx  Attacker ~# lynx --dump 192.168.108.100    Server : 192.168.108.100    Directory : /var/www/html 패킷을 모니터링한다. Victim ~# tcpdump -n -i ens33 tcp port 80 tcpdump: verbose output suppressed, use -v or -vv for full protocol decode listening on ens33, link-type EN10MB (Ethernet), capture size 262144 bytes 포트 스캔을 한다. Attacker ~# nmap -sT -p 80 192.168.108.100 Starting Nmap 7.92 ( https://nmap.org ) at 2021-12-30 04:11 EST Nmap scan report for 192.168.108.100 Host is up (0.00073s latency). PORT   STATE SERVICE 80/tcp open  http MAC Address: 00:0C:29:87:C2:1B (VMware) Nmap done: 1 IP address (1 host up) scanned in 0.21 seconds 패킷을 모니터링 결과는 방화벽이 설정되지 않을 때와 동일하다. Victim ~# tcpdump -n -i ens33 tcp port 80 tcpdump: verbose output suppressed, use -v or -vv for full protocol decode listening on ens33, link-type EN10MB (Ethernet), capture size 262144 bytes SYN 08:52:24.123232 IP 192.168.108.102.50626 > 192.168.108.100.http: Flags [S], seq 2035860398, win 64240, options [mss 1460,sackOK,TS val 4068330886 ecr 0,nop,wscale 7], length 0 SYN/ACK 08:52:24.123344 IP 192.168.108.100.http > 192.168.108.102.50626: Flags [S.], seq 2277579472, ack 2035860399, win 28960, options [mss 1460,sackOK,TS val 56686903 ecr 4068330886,nop,wscale 6], length 0 ACK 08:52:24.123661 IP 192.168.108.102.50626 > 192.168.108.100.http: Flags [.], ack 1, win 502, options [nop,nop,TS val 4068330886 ecr 56686903], length 0 RST 08:52:24.123732 IP 192.168.108.102.50626 > 192.168.108.100.http: Flags [R.], seq 1, ack 1, win 502, options [nop,nop,TS val 4068330886 ecr 56686903], length 0

2. 포트가 닫힌 경우 Victim ~# systemctl stop httpd Victim ~# netstat -nltp | grep 80   <-- 포트가 열리지 않았다. Victim ~# tcpdump -n -i ens33 tcp port 80 Attacker ~# nmap -sT -p 80 192.168.108.100 Starting Nmap 7.92 ( https://nmap.org ) at 2021-12-30 05:02 EST Nmap scan report for 192.168.108.100 Host is up (0.00081s latency). PORT   STATE  SERVICE 80/tcp closed http MAC Address: 00:0C:29:87:C2:1B (VMware) Nmap done: 1 IP address (1 host up) scanned in 0.15 seconds Victim ~# tcpdump -n -i ens33 tcp port 80 tcpdump: verbose output suppressed, use -v or -vv for full protocol decode listening on ens33, link-type EN10MB (Ethernet), capture size 262144 bytes SYN 09:47:57.376376 IP 192.168.108.102.50628 > 192.168.108.100.http: Flags [S], seq 2189207374, win 64240, options [mss 1460,sackOK,TS val 4071335965 ecr 0,nop,wscale 7], length 0 RST 09:47:57.376414 IP 192.168.108.100.http > 192.168.108.102.50628: Flags [R.], seq 0, ack 2189207375, win 0, length 0 80번 포트가 방화벽 룰에 ACCEPT로 설정되지 않는다면 INPUT 체인의 마지막에 DROP에 매칭되기 때문에 RST 패킷이 날라가지 않는다.      SYN A -------------> V (Attacker에게 응답 패킷을 주지 않음) A -------------> V (Attacker에게 응답 패킷을 주지 않음) Victim ~# iptables -F iptables -A INPUT -p tcp -m state --state INVALID -j DROP iptables -A INPUT -p tcp -m state --state ESTABLISHED,RELATE -j ACCEPT iptables -A INPUT -p tcp --dport 22 -m state --state NEW -j ACCEPT iptables -A INPUT -j DROP iptables -nL INPUT Chain INPUT (policy ACCEPT) target     prot opt source               destination          DROP       tcp  --  0.0.0.0/0            0.0.0.0/0            state INVALID ACCEPT     tcp  --  0.0.0.0/0            0.0.0.0/0            state RELATED,ESTABLISHED ACCEPT     tcp  --  0.0.0.0/0            0.0.0.0/0            tcp dpt:22 state NEW DROP       all  --  0.0.0.0/0            0.0.0.0/0            Victim ~# tcpdump -n -i ens33 tcp port 80 tcpdump: verbose output suppressed, use -v or -vv for full protocol decode listening on ens33, link-type EN10MB (Ethernet), capture size 262144 bytes Attacker ~# nmap -sT -p 80 192.168.108.100 Starting Nmap 7.92 ( https://nmap.org ) at 2021-12-30 05:10 EST Nmap scan report for 192.168.108.100 Host is up (0.0017s latency). PORT   STATE    SERVICE 80/tcp filtered http MAC Address: 00:0C:29:87:C2:1B (VMware) Nmap done: 1 IP address (1 host up) scanned in 0.35 seconds Victim ~# tcpdump -n -i ens33 tcp port 80 tcpdump: verbose output suppressed, use -v or -vv for full protocol decode listening on ens33, link-type EN10MB (Ethernet), capture size 262144 bytes SYN 09:56:30.553966 IP 192.168.108.102.50632 > 192.168.108.100.http: Flags [S], seq 1638910152, win 64240, options [mss 1460,sackOK,TS val 4071798587 ecr 0,nop,wscale 7], length 0 SYN 09:56:30.664959 IP 192.168.108.102.50634 > 192.168.108.100.http: Flags [S], seq 2587965610, win 64240, options [mss 1460,sackOK,TS val 4071798688 ecr 0,nop,wscale 7], length 0

---

파일로 저장하는 경우
o 방화벽이 없는 경우

1. 포트가 열린 경우 Victim ~# iptables -F Victim ~# systemctl start httpd Victim ~# tcpdump -w tcpScan.pcap -n -i ens33 tcp port 80 Attacker ~# nmap -sT -p 80 192.168.108.100 Starting Nmap 7.92 ( https://nmap.org ) at 2021-12-30 05:17 EST Nmap scan report for 192.168.108.100 Host is up (0.00085s latency). PORT   STATE SERVICE 80/tcp open  http MAC Address: 00:0C:29:87:C2:1B (VMware) Nmap done: 1 IP address (1 host up) scanned in 0.14 seconds -w tcpScan.pcap : tcpScan.pcap 파일로 패킷을 저장한다. Victim ~# tcpdump -w tcpScan.pcap -n -i ens33 tcp port 80 tcpdump: listening on ens33, link-type EN10MB (Ethernet), capture size 262144 bytes ^C4 packets captured 4 packets received by filter 0 packets dropped by kernel 저장된 tcpScan.pcap 파일을 192.168.108.102 로 원격 복사를 한다. Victim ~# scp tcpScan.pcap 192.168.108.102: root@192.168.108.102's password:  tcpScan.pcap                                100%  368   230.8KB/s   00:00    Attacker에서 wireshark 로 원격 복사된 tcpScan.pcap 파일을 분석한다. root로 로그인을 해서 wireshark 로 확인한다. Attacker ~# wireshark tcpScan.pcap

2. 포트가 닫힌 경우 웹서버를 중지한다. Victim ~# systemctl stop httpd 패킷을 덤프한다. Victim ~# tcpdump -w tcpScan2.pcap -n -i ens33 tcp port 80 tcpdump: listening on ens33, link-type EN10MB (Ethernet),  포트스캔을 시도한다. Attacker ~# nmap -sT -p 80 192.168.108.100 Starting Nmap 7.92 ( https://nmap.org ) at 2021-12-30 05:31 EST Nmap scan report for 192.168.108.100 Host is up (0.00042s latency). PORT   STATE  SERVICE 80/tcp closed http MAC Address: 00:0C:29:87:C2:1B (VMware) Nmap done: 1 IP address (1 host up) scanned in 0.14 seconds 덤프받은 패킷을 Ctrl + C를 눌러서 중지한다. Victim ~# tcpdump -w tcpScan2.pcap -n -i ens33 tcp port 80 tcpdump: listening on ens33, link-type EN10MB (Ethernet), capture size 262144 bytes ^C2 packets captured 2 packets received by filter 0 packets dropped by kernel 저장된 tcpScan2.pcap 파일을 192.168.108.102 로 원격 복사를 한다. Victim ~# scp tcpScan2.pcap 192.168.108.102: root@192.168.108.102's password:  tcpScan2.pcap                               100%  184   164.0KB/s   00:00   Attacker에서 wireshark 로 원격 복사된 tcpScan2.pcap 파일을 분석한다. Attacker ~# wireshark tcpScan2.pcap &

o 방화벽이 있는 경우

1. 포트가 열린 경우 Victim에서 방화벽 룰을 설정한다. iptables -F iptables -A INPUT -p tcp -m state --state INVALID -j DROP iptables -A INPUT -p tcp -m state --state ESTABLISHED,RELATED -j ACCEPT iptables -A INPUT -p tcp --dport 80 -m state --state NEW -j ACCEPT iptables -A INPUT -p tcp --dport 22 -m state --state NEW -j ACCEPT iptables -A INPUT -p udp --sport 53 -m state --state NEW -j ACCEPT iptables -A INPUT -j DROP Victim ~# iptables -nL INPUT Chain INPUT (policy ACCEPT) target     prot opt source               destination          DROP       tcp  --  0.0.0.0/0            0.0.0.0/0            state INVALID ACCEPT     tcp  --  0.0.0.0/0            0.0.0.0/0            state RELATED,ESTABLISHED ACCEPT     tcp  --  0.0.0.0/0            0.0.0.0/0            tcp dpt:80 state NEW ACCEPT     tcp  --  0.0.0.0/0            0.0.0.0/0            tcp dpt:22 state NEW ACCEPT     udp  --  0.0.0.0/0            0.0.0.0/0            udp spt:53 state NEW DROP       all  --  0.0.0.0/0            0.0.0.0/0         Victim ~# tcpdump -w tcpScan4.pcap -n tcp port 80 -i ens33  tcpdump: listening on ens33, link-type EN10MB (Ethernet), capture size 262144 bytes Attacker ~# nmap -sT -p 80 192.168.108.100 Starting Nmap 7.92 ( https://nmap.org ) at 2021-12-30 05:57 EST Nmap scan report for 192.168.108.100 Host is up (0.00068s latency). PORT   STATE  SERVICE 80/tcp closed http MAC Address: 00:0C:29:87:C2:1B (VMware) Nmap done: 1 IP address (1 host up) scanned in 0.13 seconds Victim ~# tcpdump -w tcpScan4.pcap -n tcp port 80 -i ens33  tcpdump: listening on ens33, link-type EN10MB (Ethernet), capture size 262144 bytes ^C2 packets captured 2 packets received by filter 0 packets dropped by kernel Victim ~# iptables -nvL INPUT Chain INPUT (policy ACCEPT 0 packets, 0 bytes)  pkts bytes target     prot opt in     out     source               destination              0     0 DROP       tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            state INVALID   144  9484 ACCEPT     tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            state RELATED,ESTABLISHED     1    60 ACCEPT     tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            tcp dpt:80 state NEW     0     0 ACCEPT     tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            tcp dpt:22 state NEW     0     0 ACCEPT     udp  --  *      *       0.0.0.0/0            0.0.0.0/0            udp spt:53 state NEW     3   182 DROP       all  --  *      *       0.0.0.0/0            0.0.0.0/0            Victim ~# scp tcpScan4.pcap 192.168.108.102: root@192.168.108.102's password:  tcpScan4.pcap                               100%  184   165.1KB/s   00:00   Attacker에서 wireshark 로 원격 복사된 tcpScan4.pcap 파일을 분석한다. Attacker ~# wireshark tcpScan4.pcap &

2. 포트가 닫힌 경우 80번 포트가 방화벽 룰에 ACCEPT로 설정되지 않는다면 INPUT 체인의 마지막에 DROP에 매칭되기 때문에 RST 패킷이 날라가지 않는다.      SYN A -------------> V (Attacker에게 응답 패킷을 주지 않음) A -------------> V (Attacker에게 응답 패킷을 주지 않음) Victim에서 방화벽 룰을 설정한다. iptables -F iptables -A INPUT -p tcp -m state --state INVALID -j DROP iptables -A INPUT -p tcp -m state --state ESTABLISHED,RELATED -j ACCEPT iptables -A INPUT -p tcp --dport 22 -m state --state NEW -j ACCEPT iptables -A INPUT -p udp --sport 53 -m state --state NEW -j ACCEPT iptables -A INPUT -j DROP Victim ~# iptables -nL INPUT Chain INPUT (policy ACCEPT) target     prot opt source               destination          DROP       tcp  --  0.0.0.0/0            0.0.0.0/0            state INVALID ACCEPT     tcp  --  0.0.0.0/0            0.0.0.0/0            state RELATED,ESTABLISHED ACCEPT     tcp  --  0.0.0.0/0            0.0.0.0/0            tcp dpt:22 state NEW ACCEPT     udp  --  0.0.0.0/0            0.0.0.0/0            udp spt:53 state NEW DROP       all  --  0.0.0.0/0            0.0.0.0/0   Victim ~# tcpdump -w tcpScan3.pcap -n tcp port 80 -i ens33  Attacker ~# nmap -sT -p 80 192.168.108.100 Starting Nmap 7.92 ( https://nmap.org ) at 2021-12-30 05:52 EST Nmap scan report for 192.168.108.100 Host is up (0.00041s latency). PORT   STATE    SERVICE 80/tcp filtered http MAC Address: 00:0C:29:87:C2:1B (VMware) Nmap done: 1 IP address (1 host up) scanned in 0.39 seconds Victim ~# tcpdump -w tcpScan3.pcap -n tcp port 80 -i ens33  tcpdump: listening on ens33, link-type EN10MB (Ethernet), capture size 262144 bytes ^C2 packets captured 3 packets received by filter 0 packets dropped by kernel Victim ~# scp tcpScan3.pcap 192.168.108.102: root@192.168.108.102's password:  tcpScan3.pcap                               100%  204   140.5KB/s   00:00   Attacker ~# wireshark tcpScan3.pcap &
